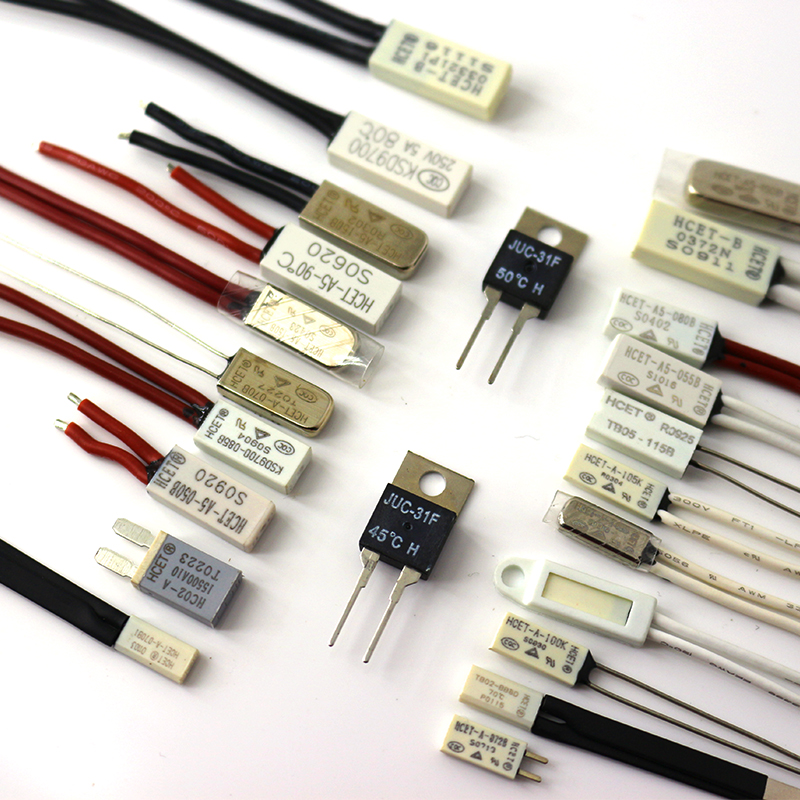

按保護類型分，溫控開關可分為溫度型和電流型，這種都屬于機械式小體積溫控開關，下面我以具體型號以及應用帶大家深入了解這類的保護器。

溫度型：海川HCET-A/TB02溫控開關系列、17AM系列等

常閉/常開型，溫度設定范圍：30℃至160℃，以5℃遞增；自動復位；

應用范圍：管狀電機、電吹風、電烤箱等。

工作原理：產品屬于過熱保護器，如貼在電機馬達附近，感受馬達周圍環境的溫度，當溫度達到設定值時，雙金屬片形變，觸頭斷開，由常閉狀態變成斷路狀態，待周圍環境溫度降低到設定溫度范圍外，雙金屬片形變復位，觸頭閉合，電路通路。

電流型：HC01系列、3MP系列

產品特點：過熱、過流保護；最大過載電流40A；溫度設定范圍：30℃至180℃，自動復位；

應用范圍：電機馬達、電動工具等。

HC01與3MP區別在于，3MP增加PTC元件

3MP結構：底板+雙金屬片+蓋板+PTC

工作原理：產品內部是金屬片+PTC并聯的電路結構，即正常工作時，電流即從PTC上過，也從金屬片上過；當電路中的電流達到過載電流或者金屬片的溫度達到需要保護溫度時時，雙金屬片發生形變，導致觸點斷開電路，此時電路當中只有PTC是接入電路的，而PTC會產生高溫以及高阻值，而相應的負載就是停止運行的狀態，而雙金屬片就會一直處于斷路的狀態，直到人為去斷開電源，這時候隨著PTC的降溫，雙金屬片也會慢慢降溫，從而恢復正常。
