技術領域

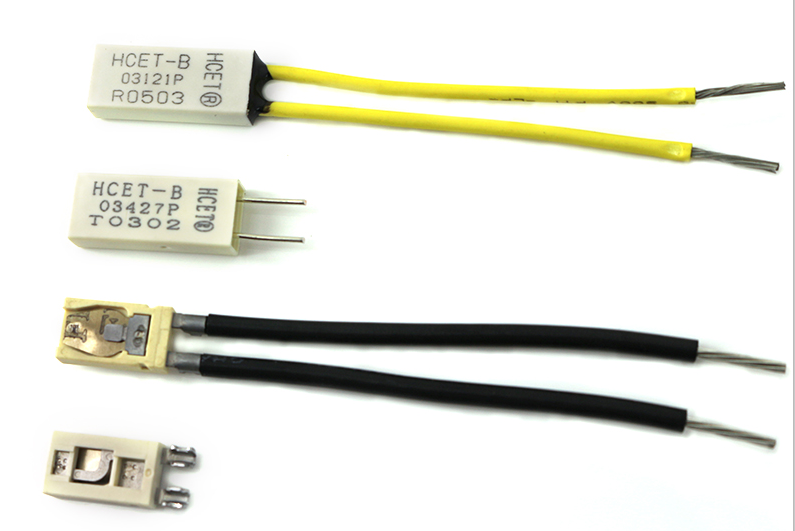

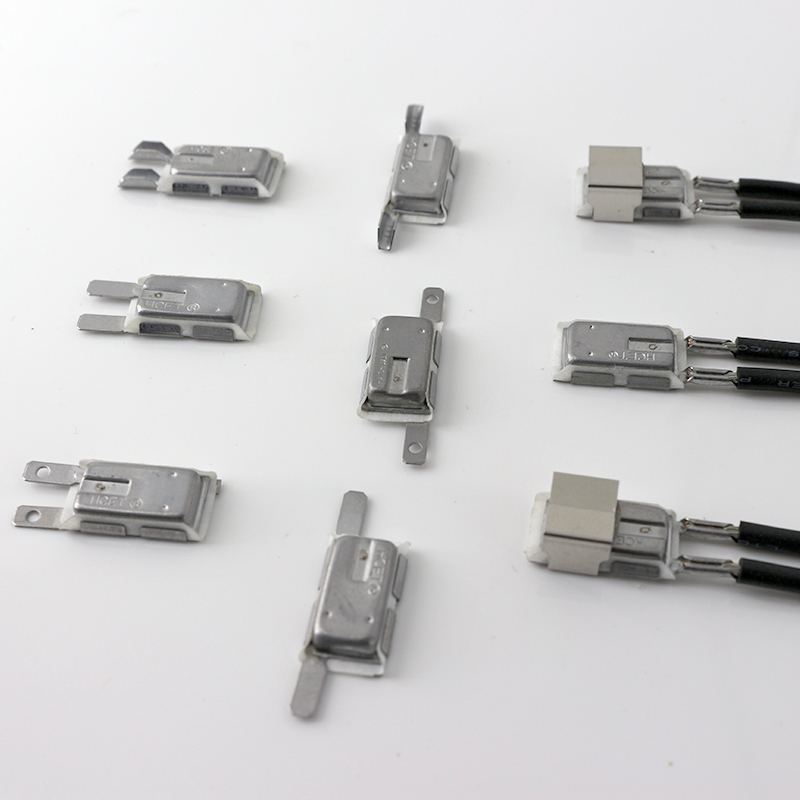

   本發明多功能電機保護器涉及的是一種具有內置的過載發熱裝置和PTC發熱元件，具有過載自鎖和過熱自鎖多重保護功能的保護器，適用于果汁電機、豆?jié){機電機、水泵電機、吸塵器電機、電動工具等旋轉電機領域。

背景技術

目前常見的電機保護器為熱保護器或過載保護器，其熱保護器原理是:

熱保護器通過感應電機的介質溫度達到熱保護器內部雙金屬元件的額定起跳溫度值時，雙金屬元件動作，切斷經過電機線圈的電流，使電機停止工作；當保護器周圍介質溫度下降到雙金屬元件的額定復位溫度值時，雙金屬元件復位動作，再次接通電機電流使其工作，如此電機處于發熱/斷開→降溫/接通的循環中。過載保護器的原理是：通過保護器的電流異常變大使其雙金屬元件發熱動作，切斷經過電機線圈的電流，使電機停止工作；

以上而知，熱保護器屬于感應溫度保護電機，對電機堵轉時電流瞬間變大產生的損傷不能夠靈敏保護器；而過載保護器通常是外置式，不僅體積大、安裝成本高，而且不能對電機溫升緩慢升高進行保護。

故現有電機生產廠家為了電機有更高的安全性，不得不同時將熱保護器和過載保護器串聯使用，雖然承受著安裝復雜、成本高的現實痛苦，但仍不能徹底解決電機的安全性問題。

發明內容

   本發明的目的是針對上述不足之處提供一種新型多功能電機保護器，是一種具有內置的過載發熱裝置和PTC發熱元件，預定過載、過熱保護的安全式多功能電機保護器。預定過載發熱裝置對過熱保護敏感的同時對過載保護也更加靈敏。增加的PTC發熱元件在雙金屬元件動作后以恒定的發熱溫度傳遞給雙金屬元件，使本發明專利多功能電機保護器解決上述不足問題的同時，增加了過載自鎖和過熱自鎖的保護功能，從而保證了被保護電機的電器設備的絕對安全性。

多功能電機保護器是采取以下技術方案實現：

     多功能電機保護器包括外殼、固定座、PTC發熱元件、動觸點、靜觸點、雙金屬元件、靜觸片、導電片、調節板、左端子和右端子；右端子的中端設置有雙金屬元件焊接點，另一端設置有與PTC發熱元件相接觸的彈性導電片,左端子的一端設置有過載發熱裝置焊接凸臺，左端子的另一端與導電片一端相連接,導電片的另一端與靜觸片相連接，靜觸片的一端設置有發熱裝置焊接凸臺，靜觸片的另一端設置有與PTC 發熱元件相接觸的彈性導電片, 調節板一端設置有焊接凸臺；靜觸片、導電片、左端子和右端子同時預置于固定座中，固定座中設置有靜觸點窩、過載發熱裝置窩、PTC發熱元件窩和雙金屬元件、調節板的安置槽，固定座外緣左右兩側設置有外殼固定槽，構成固定座組件；雙金屬元件的一端設置有動觸點，構成雙金屬元件組件；將靜觸點置于固定座設置的靜觸點窩中與靜觸片焊接，雙金屬元件組件置于固定座組件的雙金屬元件安置槽中，與右端子中端設置的雙金屬元件焊接點焊接后，將調節板置于固定座組件的調節板安置槽中，調節板一端設置的焊接凸臺再次進行焊接，PTC發熱元件置于固定座的PTC發熱元件窩中形成了多功能電機保護器組件，將多功能電機保護器組件套上外殼后并固 定。

根據被保護電機的功率和電機使用領域的不同，可以選擇切除導電片，橋接相對應技術參數的過載發熱裝置，過載發熱裝置置于雙金屬元件的正下方，可以使雙金屬元件快速的感應過載發熱裝置的發熱溫度。所述過載發熱裝置為電熱絲或電熱板或其他性質的發熱元件或材料。過載發熱裝置可以根據材質的截面積和電阻率的不同，做更大范圍的調整，故本發明專利多功能電機保護器適用于幾乎所有領域的電機 保護。

多功能電機保護器工作原理：

本發明專利多功能電機保護器雙金屬元件通過觸點和PTC并聯后與過載發熱裝置串聯，當電機溫升過高時雙金屬元件動作，觸點打開，此時PTC開始加熱，雙金屬元件一直保持?jǐn)嚅_狀態，使其具有過熱斷開自鎖保護功能；當電機電流異常增大時，過載發熱裝置迅速發熱使雙金屬元件動作，觸點打開，PTC開始加熱，雙金屬元件一直保持?jǐn)嚅_狀態，使其具有過載斷開自鎖保護功能。

本發明專利多功能電機保護器設計合理，結構緊湊，是一種全新的保護器，具有更廣的應用領域和更可靠的安全性能?？梢詮V泛適用于電動機、家用電器的旋轉電機、家用電熱器具、照明器具、通訊設備、電子儀器、儀表等需要過載過熱自鎖保護的多個領域。

附圖說明

   以下將結合附圖對本發明作進一步說明：

   圖1是多功能電機保護器主視圖。

 圖2是多功能電機保護器俯視圖。

具體實施方式

參照附圖1、2，多功能電機保護器包括外殼1、固定座2、PTC發熱元件3、動觸點4、靜觸點5、雙金屬元件6、靜觸片7、導電片8、過載發熱裝置9、調節板10、右端子11、左端子12、左端子發熱裝置焊接凸臺13、靜觸片發熱裝置焊接凸臺14、靜觸片與PTC發熱元件相接觸的彈性導電卡15、右端子與PTC發熱元件相接觸的彈性導電卡16、右端子的雙金屬元件焊接點17、固定座外緣兩側外殼固定槽18、19、調節板焊接凸臺20、固定座中的靜觸點窩21、固定座中的PTC發熱元件窩22、固定座中的過載發熱裝置窩23，雙金屬元件、調節板的安置槽24和熱流通道25。動觸點4與雙金屬元件6的一端連接，構成雙金屬元件組件；靜觸片7、導電片8、右端子11、左端子12預置于固定座2中，構成固定座組件；固定座組件中設置有靜觸點窩21、PTC發熱元件窩22、過載發熱裝置窩23和雙金屬元件、調節板的安置槽24；將靜觸點5置于固定座設置的靜觸點窩21中與靜觸片7連接后，再將雙金屬元件組件置于固定座2中的雙金屬元件、調節板的安置槽24中，與右端子的雙金屬元件焊接點17連接，最后將調節板10置于固定座2中的雙金屬元件、調節板的安置槽24中，調節板10一端設置有的焊接凸臺20再次與右端子的雙金屬元件焊接點17中間位置進行連接，形成了熱保護器組件；將PTC發熱元件3置于固定座2 PTC發熱元件窩22中，這樣就形成了多功能電機保護器組件，將多功能電機保護器組件套上外殼1后，用固定夾具將外殼的局部同時固定于固定座外緣兩側外殼固定槽18、19 中。

導電片可以根據電機保護器需要選擇切除，橋接相對應技術參數的過載發熱裝置。當電機產生異常電流需要進行保護時應切除導電片8，將對應技術參數的過載發熱裝置 9分別與左端子發熱裝置焊接凸臺13、靜觸片發熱裝置焊接凸臺14橋接，過載發熱裝置9置于雙金屬元件的正下方，可以使對電機異常電流進行保護的同時，使雙金屬元件能夠靈敏感應溫度進行過熱保護。加上上述與雙金屬元件并聯的 PTC發熱元件，就形成了兼具過載保護、過熱保護、自鎖保護的多功能電機保護器組件。 考慮多功能電機保護器的安裝方便及密封要求，左端子11和右端子12可以連接有引線，外殼可以選擇金屬或非金屬，封裝可以鉚接也可以采用環氧樹脂灌封。

所述過載發熱裝置9為電熱絲、電熱板或其它性質的發熱元件或材料。

所述PTC發熱元件3采用陶瓷PTC發熱元件或其它性質的發熱元件或材料。

1、一種多功能電機保護器，其特征在于：包括外殼、固定座、PTC發熱元件、動觸點、靜觸點、雙金屬元件、靜觸片、導電片、調節板、左端子和右端子；右端子的中端設置有雙金屬元件焊接點，另一端設置有與PTC發熱元件相接觸的彈性導電片,左端子的一端設置有過載發熱裝置焊接凸臺，左端子的另一端與導電片一端相連接,導電片的另一端與靜觸片的頂端相連接，靜觸片的一端設置有發熱裝置焊接凸臺，靜觸片的另一端設置有與PTC發熱元件相接觸的彈性導電片, 調節板一端設置有焊接凸臺；靜觸片、導電片、左端子和右端子同時預置于固定座中，固定座中設置有靜觸點窩、過載發熱裝置窩、PTC發熱元件窩和雙金屬元件、調節板的安置槽，固定座外緣左右兩側設置有外殼固定槽，構成固定座組件；雙金屬元件的一端設置有動觸點，構成雙金屬元件組件；將靜觸點置于固定座設置的靜觸點窩中與靜觸片焊接，雙金屬元件組件置于固定座組件的雙金屬元件安置槽中，與右端子中端設置的雙金屬元件焊接點焊接后，將調節板置于固定座組件的調節板安置槽中，調節板一端設置的焊接凸臺再次進行焊接，PTC發熱元件置于固定座的PTC發熱元件窩中形成了多功能電機保護器組件，將多功能電機 保護器組件套上外殼后并固定。

2、根據權利要求1所述的多功能電機保護器，其特征在于：導電片可以根據電機保護器需要選擇切除，橋接相對應技術參數的過載發熱裝置。

3、根據權利要求2所述的多功能電機保護器，其特征在于：所述的過載發熱裝置分別與左端子發熱裝置焊接凸臺、靜觸片發熱裝置焊接凸臺橋接，過載發熱裝置置于雙金屬元件的正下方。

4、根據權利要求2所述的多功能電機保護器，其特征在于：所述過載發熱裝置為電熱絲或電熱板或其它性質的發熱元件或材料。

5、根據權利要求1所述的多功能電機保護器，其特征在于：所述的PTC發熱元件采用陶瓷PTC發熱元件或其它性質的發熱元件或料材。

6、根據權利要求1所述的多功能電機保護器，其特征在于：雙金屬元件通過動觸點和PTC發熱元件并聯，而后與過載發熱裝置串聯。

7、根據權利要求1所述的多功能電機保護器，其特征在于：左端子和右端子連接有引線。

8、根據權利要求1所述的多功能電機保護器，其特征在于：外殼采用金屬或非金屬，封裝采用鉚接，或采用環氧樹脂灌封。

本發明多功能電機保護器涉及的是一種具有內置的過載發熱裝置和PTC發熱元件，預定過載、過熱保護的安全式多功能電機保護器。具有過載自鎖保護和過熱自鎖保護功能。包括外殼、固定座、PTC發熱元件、動觸點、靜觸點、雙金屬元件、靜觸片、導電片、調節板、左端子和右端子；固定座中設置有靜觸點窩、過載發熱裝置窩、PTC發熱元件窩和雙金屬元件、調節板的安置槽，靜觸點置于固定座設置的靜觸點窩中與靜觸片焊接，雙金屬元件組件置于固定座組件的雙金屬元件安置槽中，調節板置于固定座組件的調節板安置槽中， PTC發熱元件置于固定座的PTC發熱元件窩中。本發明結構緊湊，能對旋轉電機領域的堵轉、過載、過熱進行全面綜合保護。
